在微反應(yīng)器中連續(xù)大規(guī)模合成粒徑可調(diào)的 Ni-Co PBA 納米粒子

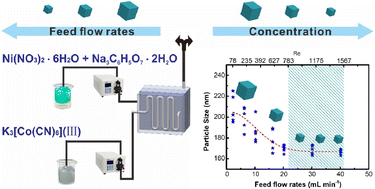

報告了一種用于連續(xù)和大規(guī)模合成 Ni-Co PBA 納米粒子的微混合策略。本研究中提出的技術(shù)允許將粒徑控制在 165 nm 至 350 nm 范圍內(nèi)，同時保持高比表面積 (250 m 2 g ?1) 和立方結(jié)構(gòu)。此外，由于在沉淀過程中在微通道中發(fā)生劇烈碰撞，與使用傳統(tǒng)攪拌混合方法制備的顆粒相比，這些顆粒表現(xiàn)出優(yōu)異的分散性和更均勻的粒徑。本研究表明，微反應(yīng)器中原料的濃度和進料流速有效地控制了混合過程中的粒徑。原料濃度高可使粒徑減小，當Re（雷諾數(shù)）<783時，粒徑隨進料流量的增加而減小。特別是，當 783 < Re < 1567 時，粒徑保持穩(wěn)定（約 165 ± 10 nm）。此外，Ni-Co PBA 的時空產(chǎn)率 (STY) 為 471 kg m -3 d -1. 最后，連續(xù)流動微反應(yīng)器可以在短時間內(nèi)連續(xù)制造具有明顯形貌特征的大規(guī)模高質(zhì)量Ni-Co PBA晶體，為耗時且多步驟的MOF合成方法提供了有效的替代方法。
Continuous and large-scale synthesis of Ni–Co PBA nanoparticles with a tunable particle size in a microreactor 2022
https://doi.org/10.1039/D2NJ04385H
MICROFLUTECH所發(fā)布的新聞資訊只作為知識提供，僅供各位業(yè)內(nèi)人士參考和交流，不對其精確性及完整性做出保證。您不應(yīng)以此取代自己的獨立判斷，因此任何信息所生之風險應(yīng)自行承擔，與MICROFLUTECH無關(guān)。如有侵權(quán)，請聯(lián)系我們刪除！
