雜環在自然界和化學合成中也起著非常重要的作用。在自然界中，含氮、含氧和含硫的雜環分子可以在每個生物中找到。許多這些分子具有特定的生物效應、氣味或顏色，這就是現代化學工業（主要是制藥公司）對生產這些材料感興趣的原因。有兩種方法可以產生新的雜環。首先，借助自然，利用植物和動物提取已經存在的雜環。第二種方法是從有機或無機小成分全合成這些分子。邁庫弗洛連續流微通道反應器致力于幫助化學家創造超出傳統批處理方法可用化學空間的新化合物。

流動中雜環化合物的合成

雜環的合成始于1800年代初。如今，最常見的雜環化合物有許多眾所周知的合成途徑。許多這些反應需要高溫、催化、酸或堿加成以形成所需的產物。在分批方法中，這些反應可能是危險的，而且反應規?？偸菑娏乙蕾囉谌萜鞯捏w積。微通道反應器可以安裝在一個連續系統中，其中壓力、溫度和停留時間可以在安全的環境中精確控制。

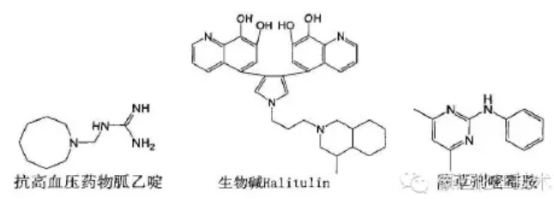

氮雜環類化合物廣泛存在于各種天然產物中，比如維他命、荷爾蒙、抗生素以及一些生物堿中，這類分子結構在生物學和化學上具有重要的理論和應用價值，因此科學家們對這類化合物進行了大量的研究。在藥物、除草劑、染料等的化學合成中，這類化合物被廣泛地用作中間體或者添加劑。

以往的合成方法

在以往的合成研究中，氮雜環的制備反應通常需要在堿性條件下進行，使用的堿有KOH、  K2CO3或者t-BuOK等。最常用的合成方法就是使用吡咯烷類化合物與鹵代化合物發生反應[3]，如式2-1所示。在傳統反應器中，這類方法常常需要比較長的時間，如式2-1中的a反應需要6h，b需要24h，得到的產率也不高，在80%以下。

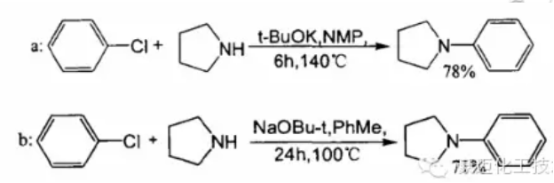

式2-1 吡咯烷與鹵代化合物制備氮雜環的反應

也可以不使用己經成環的吡咯烷，而利用胺類化合物與二醇或二鹵代物發生成環反應制備[4]，如式2-2所示?？梢钥闯鲞@類反應一般需要高溫高壓的反應條件，在傳統反應器中操作起來比較麻煩。a達到了98%的高產率，可是卻需要長達300h的時間;b中高壓下只反應了20min，但產率不盡人意。

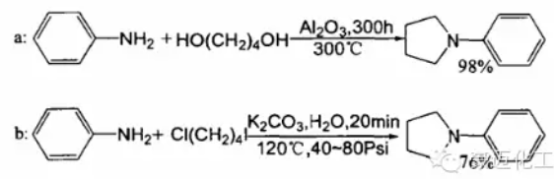

式2-2芳胺與二醇或二鹵代物制備氮雜環的反應

還有研究者使用了金屬催化劑來進行催化[5]，如式2-3。但是金屬催化劑的存在并未明顯地縮短反應時間，產率也偏低。而且，催化劑的使用增加了后期分離的難度。

式2-3加入金屬催化劑制備氮雜環的反應

最近有一些文獻報道了使用微波反應器來進行這個反應[6]，這種方法在縮短反應時間方面取得了很好的結果，如式2-4。不過這就需要使用特制的微波反應器，而且由于物質表層和內部吸收微波輻射的強度不均勻，所以當反應物的量較大時不易于控制反應條件。

實驗思路

由之前研究中所使用的合成方法及其結果可以推測，在高溫高壓下，加快反應過程中的傳熱和傳質速度，有利于提高這個反應的產率，縮短反應時間。鑒于微反應器具有優于傳統反應器的特性，故考慮使用微反應器研究這個反應。通過微反應器對反應條件的精確控制來探索反應條件，以求得出最適合的條件，快速高效地合成氮雜環類化合物，縮短反應時間，提高反應收率。

實驗結果與討論

選擇K2CO3作為堿，在微反應器中進行芳胺與二溴代烷的成環反應，其反應通式為:

式2-5在微反應器中合成氮雜環的反應方程式

這個反應的機理如式2-6所示，芳胺在堿的作用下形成氮正離子中間體，生成兩分子的HX脫去，實現關環反應。

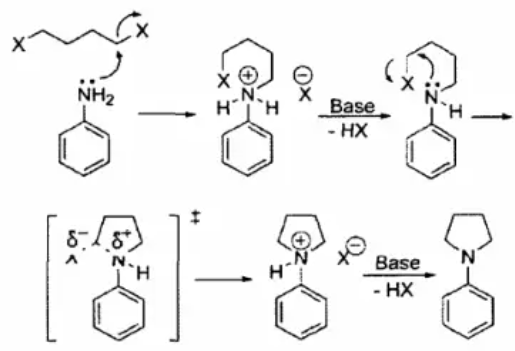

式2-6芳胺成環反應的反應機理

反應保留時間對產率的影響

選取苯胺與1,4-二溴丁烷的反應作為研究對象，使用微反應器來篩選合適的反應保留時間，產物直接使用高效液相色譜HPLC進行檢測，實驗結果如圖2-1所示。反應后的混合物進行柱層析純化后，分離產率為95%。

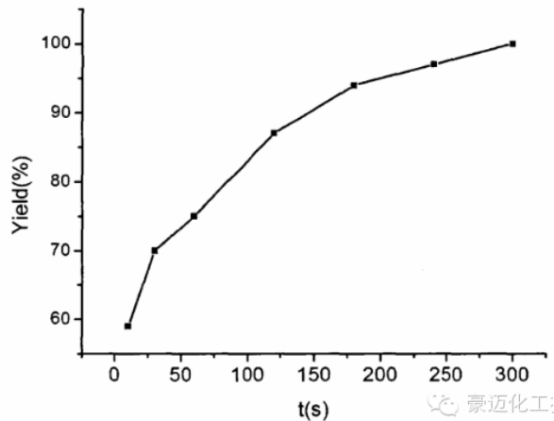

圖2-1保留時間對反應產率的影響

微反應器中不同取代苯胺的底物擴展研究

利用優化后的反應條件，選擇不同的芳胺類反應底物研究了其在微反應器中的反應情況，得到的實驗結果，如表2-2所示。

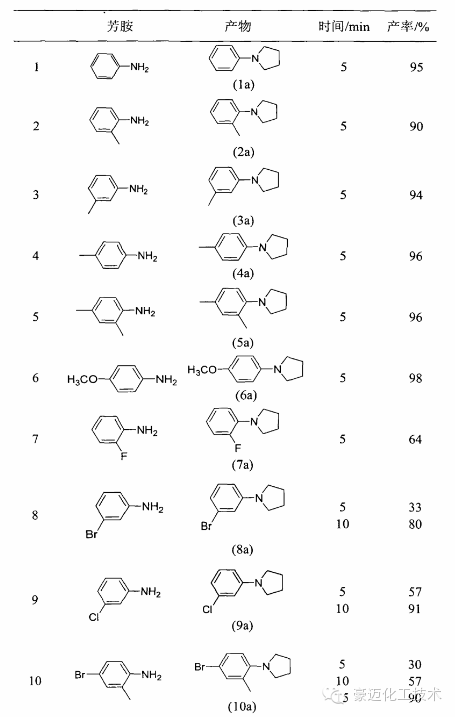

表2-2在微反應器中進行的氮雜環成環反應（第一部分）

微反應器中不同二溴代烷的底物擴展研究

從前面的實驗結果可看出，在這個微反應器系統中，即使是對于帶有吸電子基團或者是位阻較大的底物，只要適當?shù)匮娱L保留時間，五元環的成環反應都能得到比較好的實驗結果。接下來，考慮選用不同的二溴代烷烴，來研究六元、七元以及四元環的成環反應，得到的實驗結果如表2-3所示。

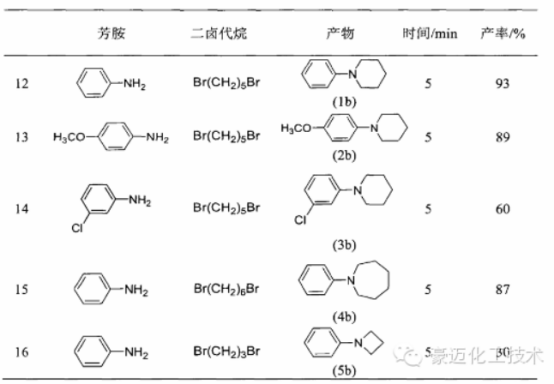

表2-3在微反應器中進行的氮雜環成環反應(第二部分)

從圖表中可以看出，在同樣的反應條件下，六元環和七元環的成環反應也得到了很好的結果(12-15)。如此一來，只要改變鹵代烷的碳原子數目，便可以使用這套系統方便地合成不同的氮雜環。而對于四元環來說，卻沒能達到高產率，這是因為四元環本身具有比較大的角張力，較難發生成環反應。

微反應器在提高反應選擇性方面的研究

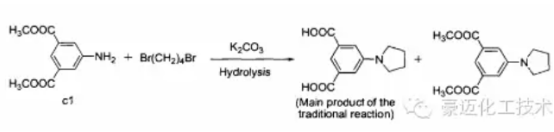

在看到了微反應器系統中在提高反應速率方面的突出優勢以后，嘗試研究微反應器在提高有機反應的選擇性方面的效果。選擇雙酯基取代的芳胺作為底物來進行研究。由于這個環化反應通常在堿性環境下發生，因此在使用酯基取代的芳胺發生反應的過程中，酯基會在堿性環境下發生水解反應，如式2-8所示。

首先在傳統反應器中進行了這個反應，以進行比較。結果是酯基發生了水解。使用傳統方法，反應時間短則成環反應不容易發生，延長反應時間則發生酯基的水解，最終能夠得到的最高產率不超過10%。而后使用微反應器來進行這個反應，研究不同的保留時間條件下這個成環反應的產率，得到的結果如圖2-2所示。

圖2-2保留時間對酯基取代的芳香胺的成環反應的影響

從圖中可以看出，在反應開始的初始階段，反應產率隨著反應保留時間的延長快速增加。在保留時間為5min時，達到了68%的產率；但是，隨著保留時間延長，酯基開始發生水解，產率持續下降;半小時以后，產率降到10%以下。利用微反應器高效地傳質和傳熱效率，以及對反應時間的精確控制，可以提高這個反應的選擇性。這個實驗結果驗證了微反應器體系在提高反應選擇性方面的研究前景。

使用微反應器系統，對芳胺和二溴代烷的成環反應進行了研究。在水和乙醇的混合溶液體系中進行了一系列含氮雜環化合物的合成。與傳統的實驗方法相比較，使用微反應器對反應保留時間進行精確控制，大大地縮短了反應時間，并得到很高的反應產率。實驗結果表明，使用微反應體系，能夠明顯地提高酯基取代的芳胺成環反應的選擇性。

參考文獻

[1] Cussler, E. L., Diffusion Mass Transfer in Fluid Systems. Cambridge University Pres, 1997.

[2]何鴻潔. 微反應器中含氮雜環化合物的合成以及氧化苯乙烯的催化開環反應研究[D]. 復旦大學, 2011.

[3] Wolfgang, K.; Sandra, S. P.; Markus, D.; Klaus, K.; Laurent, D., J. Mol. Catal. A: Chem. 2009, 303(1-2), 15-22.

[4] Ju, Y.; Varma*, R.S.，J. Org. Chem. 2006,71,135-141.

[5] Kubo, T.; Katoh, C.; Yamada, K.; Okano, K.;Tokuyama, H.; Fukuyama, T., Tetrahedron 2008, 64(49), 11230-11236.

[6] Ju, Y.; Varma*，R. S.，Qrg. Lett. 2005, 7(12), 2409-2411，
