芳綸納米纖維（ANFs）具有高強(qiáng)度、高模量、優(yōu)異化學(xué)穩(wěn)定性和耐高溫等優(yōu)點(diǎn)，在保溫隔熱、紅外隱身、沖擊防護(hù)、電磁屏蔽、能源存儲(chǔ)等領(lǐng)域備受關(guān)注。但芳綸納米纖維目前的制備存在耗時(shí)長(zhǎng)、不連續(xù)且無(wú)法大規(guī)模生產(chǎn)等問(wèn)題，限制其實(shí)際應(yīng)用。鑒于此，中國(guó)科學(xué)院蘇州納米所張學(xué)同團(tuán)隊(duì)聯(lián)合青島科技大學(xué)馬風(fēng)國(guó)團(tuán)隊(duì)首先提出了微流控去質(zhì)子化策略，利用心形微通道反應(yīng)器實(shí)現(xiàn)了由芳綸粉末到芳綸納米纖維（M-ANFs）的高效、連續(xù)、可視化制備。2 wt.%芳綸納米纖維分散液的制備僅需7?min，納米纖維直徑范圍控制在6-11?nm；其次，聯(lián)合團(tuán)隊(duì)發(fā)展了級(jí)聯(lián)微流控制備膠體氣凝膠的策略，實(shí)現(xiàn)了粉末懸浮液-芳綸納米纖維分散液-自組裝產(chǎn)品（一維氣凝膠纖維、二維氣凝膠薄膜和3D打印氣凝膠樣件）的連續(xù)化制備，簡(jiǎn)化了傳統(tǒng)的收集再生產(chǎn)步驟，減少了損耗，降低了生產(chǎn)成本。這項(xiàng)工作對(duì)芳綸納米纖維及其氣凝膠的制備提供了新思路，也為其他納米材料的剝離提供參考。（圖1）

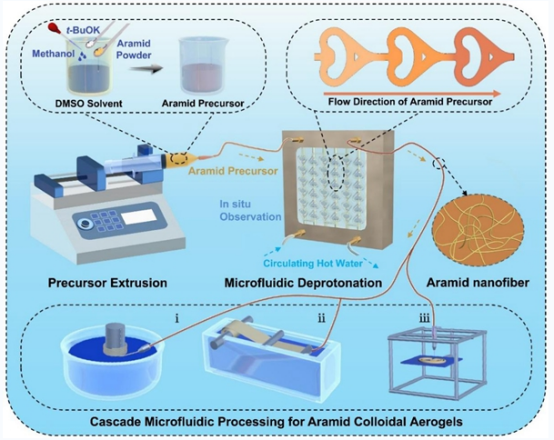

圖1. 芳綸納米纖維及其級(jí)聯(lián)微流控策略制備膠體氣凝膠示意圖

該工作采用的心形微通道是透明材質(zhì)，可對(duì)芳綸原始粉末的去質(zhì)子過(guò)程進(jìn)行原位觀察。從實(shí)驗(yàn)和統(tǒng)計(jì)結(jié)果來(lái)看，前驅(qū)體混合物中的芳綸顆粒呈現(xiàn)“膨脹-收縮”過(guò)程，直至消失。從動(dòng)力學(xué)角度看，在強(qiáng)堿/DMSO體系中，原始芳綸顆粒會(huì)發(fā)生隨機(jī)、不可逆的剝離過(guò)程，且由于更大的表面積和更多暴露的活性位點(diǎn)，較大顆粒的剝離速度比較小顆?？斓枚?。原始芳綸顆粒剝離為納米纖維的動(dòng)力學(xué)過(guò)程可看為顆粒膨脹過(guò)程和納米纖維脫落過(guò)程的組合。顆粒膨脹過(guò)程的產(chǎn)物（更大更蓬松的顆粒）可視為納米纖維脫落過(guò)程的反應(yīng)物。在顆粒膨脹過(guò)程中，由擴(kuò)散作用控制的甲醇鉀在芳綸顆粒表面的插層效應(yīng)，使得原有顆粒變得更大、更蓬松，導(dǎo)致顆粒直徑增大；但隨著去質(zhì)子化的進(jìn)行，形成穩(wěn)定的納米纖維，并逐漸脫落，使顆粒直徑變小，最終得到芳綸納米纖維膠體分散液。

與傳統(tǒng)的間歇式制備相比，微通道反應(yīng)器具有體積小、比表面積大、層流、反應(yīng)條件溫和等特性，進(jìn)而帶來(lái)傳質(zhì)傳熱速率快、停留時(shí)間短、溫度和停留時(shí)間分布窄、產(chǎn)物粒度分布窄等優(yōu)點(diǎn)，并且反應(yīng)過(guò)程安全可控。在心形微通道反應(yīng)器中對(duì)粉末懸浮液的流經(jīng)過(guò)程進(jìn)行Comsol 流速、壓力和剪切速率分布模擬，發(fā)現(xiàn)特制心形結(jié)構(gòu)可帶來(lái)分合混合、沖擊島混合和可變流速?zèng)_擊混合，這些混合和局部剪切作用可以促進(jìn)非均相的快速有效混合，使得芳綸納米纖維分散液的制備過(guò)程更加高效和均勻。

微流控去質(zhì)子化策略制備芳綸納米纖維分散液的時(shí)間受濃度和溫度的影響，此外通過(guò)改變流體參數(shù)，如流速、停留時(shí)間和溫度，還可進(jìn)一步調(diào)控納米纖維的直徑。拉曼、紅外和紫外可見(jiàn)光譜曲線(xiàn)均證明M-ANFs的特征峰與傳統(tǒng)間歇式方法所得芳綸納米纖維（T-ANFs）的特征峰一致，進(jìn)一步說(shuō)明M-ANFs與T-ANFs具有相似的化學(xué)結(jié)構(gòu)。將微流控去質(zhì)子化策略與其他已報(bào)道的方法進(jìn)行比較，微流控去質(zhì)子化策略在時(shí)間成本上具有絕對(duì)優(yōu)勢(shì)。得益于微通道反應(yīng)裝置無(wú)放大效應(yīng)的優(yōu)勢(shì)，在小規(guī)模實(shí)驗(yàn)中得到的最優(yōu)反應(yīng)條件可以直接用于大規(guī)模生產(chǎn)，且通過(guò)增加微通道的長(zhǎng)度而不是通過(guò)增加微通道的特征尺寸（直徑）即可實(shí)現(xiàn)芳綸納米纖維分散液的放大生產(chǎn)。更重要的是，即使制備量增加，所需的時(shí)間仍然可以通過(guò)增加并行微通道器件的數(shù)量來(lái)保持恒定。因此，微流控去質(zhì)子化方法不僅具有與傳統(tǒng)間歇式制備方法相同的化學(xué)結(jié)構(gòu)，而且在時(shí)間上具有競(jìng)爭(zhēng)優(yōu)勢(shì)，大大提高了制備效率，有望解決芳綸納米纖維不能連續(xù)制備的問(wèn)題。

繼續(xù)遵循微流控制備策略，采用微流控濕法紡絲、微流控濕法成膜、微流控3D打印等微流控加工技術(shù)聯(lián)合冷凍干燥技術(shù)制備了氣凝膠纖維、氣凝膠薄膜和可編程氣凝膠制品。通過(guò)連續(xù)微流控技術(shù)，這種經(jīng)過(guò)級(jí)聯(lián)微流控過(guò)程制備的膠體氣凝膠實(shí)現(xiàn)了分散液的直接利用，無(wú)需預(yù)收集即可從原料直接得到纖維、薄膜和3D打印制品，可大幅降低生產(chǎn)成本，此外，將級(jí)聯(lián)微流控處理的膠體氣凝膠與傳統(tǒng)方法制備的氣凝膠相比，兩者具有相似的成形性、微觀結(jié)構(gòu)和性能，表明微流控去質(zhì)子化與傳統(tǒng)間歇式制備方法具有相同的剝離效果，顯示了M-ANFs的多用途。

該工作以Visible Microfluidic Deprotonation for Aramid Nanofibers as Building Blocks of Cascade-Microfluidic-Processed Colloidal Aerogels為題發(fā)表在Advanced Materials上。青島科技大學(xué)/蘇州納米所聯(lián)培碩士生丁亞菲和蘇州納米所博士后程青青為論文共同第一作者，青島科技大學(xué)馬鳳國(guó)副教授和蘇州納米所張學(xué)同研究員為論文共同通訊作者，該工作獲得了國(guó)家自然科學(xué)基金、中國(guó)博士后科學(xué)基金以及蘇州市科技計(jì)劃等資助。

https://doi.org/10.1002/adma.202400101
