研究人員開發了一種以兩步伸縮形式連續流動生成硫代嗎啉的程序。關鍵步驟是半胱胺鹽酸鹽和氯乙烯作為低成本起始材料的光化學硫醇-烯反應。該反應可以在高濃度 (4 M) 條件下使用少量 (0.1-0.5 mol%) 的 9-fluorenone作為光催化劑進行，從而產生相應的定量產率的half-mustard中間體。隨后通過堿介導的環化獲得硫代嗎啉。通過進行 7 小時（總停留時間 40 分鐘）的反應，通過蒸餾分離所需的硫代嗎啉，證明了該方法的穩健性。

硫代嗎啉（ thiomorpholine）部分是一個重要的結構基序，由于其有趣的藥理學特征，包括抗瘧疾、抗生素、抗氧化劑或降血脂活性，它被并入多種活性藥物成分中。 一個突出的例子是惡唑烷酮類抗生素 sutezolid，目前正處于治療耐多藥結核病的 2 期臨床試驗中。由于其改善的治療潛力，它被認為是 FDA 批準的第一代藥物利奈唑胺的有希望的替代品，利奈唑胺是 sutezolid 的嗎啉類似物（方案 1）。然而，全民藥物研究所對使用 sutezoli 的途徑進行了技術經濟分析（參見方案 S1），確定硫代嗎啉是最重要的成本驅動因素。為了與利奈唑胺具有成本競爭力并因此為低收入和中等收入國家所用，非常需要一種可擴展的從低成本起始材料生產硫代嗎啉的路線。

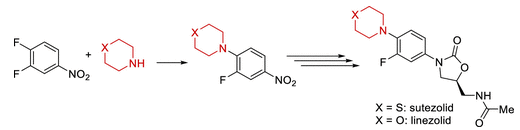

方案 1. 蘇替唑胺/利奈唑胺的第一步反應

硫代嗎啉（thiomorpholine）的合成方法顯示在方案2a中，二乙醇胺通過生成氨基芥子化合物轉化為 1 并通過硫化鈉處理將其環化（路線 1 和 2）。 以巰基乙酸乙酯和氮丙啶為原料，通過 LiAlH4 還原生成的 thiomorpholin-3-one 得到 1（路線 3）。 另一種策略涉及 2-巰基乙醇與氮丙啶反應，進一步轉化為 2-(2-氯乙硫基)乙胺鹽酸鹽，然后用 Et3N 環化為 1 (路線 4)。 這些過程相當耗時（2-54 小時），在蒸餾后處理或結晶為 HCl 鹽后，硫代嗎啉的總收率為 44-81%。雖然大多數報道的路線使用低成本的起始材料，但它們也分別產生nitrogen或 half-mustards，因此在標準實驗室環境中大規模生產這些分子將是一個安全挑戰。

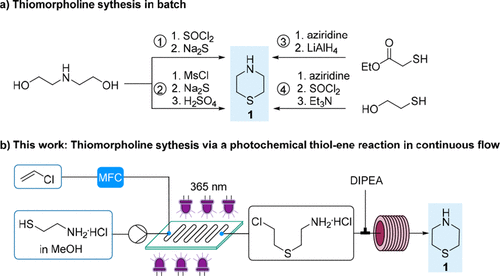

方案 2. 硫代嗎啉的合成

基于半胱胺和氯乙烯 (VC) 的硫醇-烯反應，我們受到啟發，開發了一種替代的、時間和原子效率高的硫代嗎啉連續流動路線。硫醇-烯反應由于其高產率、耐溶劑和氧氣以及不存在副產物而屬于點擊化學的范疇。它們通過自由基機制進行，通常通過紫外線照射或化學添加劑的熱解來實現引發。該策略將導致 Asinger 等人報道的相同的half-mustard 2-(2-chloroethylthio)ethylamine hydrochloride中間體。 (路線4，方案2a) 一步，然后在堿性條件下不經分離進一步環化成1(方案2b)。這兩種試劑都被認為是低成本的散裝材料，半胱胺本身是一種大批量的 FDA 批準藥物，確保了穩定的供應。另一方面，VC 是世界上最重要的商品化學品之一，年產量約為1300 萬噸。

然而，由于 VC 以壓縮、液化氣體、劇毒、易燃和第 1 組人類致癌物的形式提供， 并且生成的中間體是half-mustard，因此該過程最好以伸縮連續流動形式進行。反應器持液量少確保在任何給定時間僅存在少量材料，因此，可以在連續流動中安全地處理危險材料。 此外，消除了頂空問題，可以精確計量氣態試劑，并且可以將過程從實驗室無縫轉換為工業規模。 光化學反應通?？梢栽谖⒎磻?yīng)器的狹窄通道中進行，并結合最先進的發光二極管 (LED) 照射技術。

批量硫醇-烯反應Batch Thiol–Ene Reactions

與 VC 相比，使用乙酸乙烯酯作為實驗室規模上更方便和容易獲得的烯烴前體，對熱和光化學硫醇 - 烯反應進行了初步研究。甲醇被證明是首選溶劑，因?yàn)榘腚装吩谄渌軇ɡ?，MeCN、四氫呋喃、甲苯和 DCM）中的溶解度很差。這些研究表明，當半胱胺用作游離堿時，不會形成預期的 2-氨基乙基硫代乙酸乙酯中間體，但觀察到 2-甲基-1,3-噻唑烷是主要產物。值得注意的是，當在其他相同條件下切換到半胱胺鹽酸鹽時，獲得了所需的產物 3。與熱反應相比，光化學路線不僅提供了完全轉化，而且反應曲線非常干凈。 MeOH 中 2 的濃度可以達到 5 M，經過簡單的蒸發處理后，光化學方案以 96% 的產率提供了 3（方案 3）。

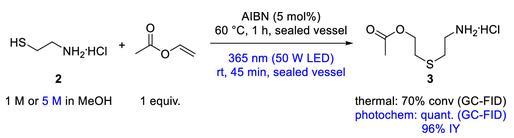

方案3.鹽酸半胱胺與醋酸乙烯酯的硫醇-烯反應

掌握了這些信息后，我們接下來將注意力轉向 VC，它有望成為在原子經濟性、材料可用性和反應性方面優越的烯烴構件。

對于批量優化，將 1.1 equiv VC (bp -13.4 °C) 濃縮成 1 M 鹽酸半胱胺 ( 2 ) 在 MeOH 中的溶液。與簡單地用 VC 噴射溶液相比，此程序允許更準確的 VC 劑量，這導致頂部空間中的 VC 量更高，因此轉化為產品的轉化率更低。熱（80 °C，30 分鐘，5 mol % AIBN）和光化學（室溫，30–60 分鐘，365 nm）反應的快速比較提供了與醋酸乙烯酯相似的結果：光化學途徑被證明是高度選擇性的，并通過核磁共振 (NMR) 獲得了 2-(2-氯乙硫基) 乙胺鹽酸鹽 ( 4 ) 的定量產率，而熱反應為 83% (方案 4 )。

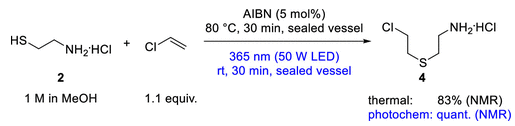

方案4.鹽酸半胱胺與 VC 的硫醇-烯分批反應

連續流動光化學硫醇-烯反應

我們使用商用板式流動光反應器繼續進行連續流動的優化研究。(25)由于我們在2和乙酸乙烯酯的硫醇 - 烯反應過程中遇到堵塞問題，并且在3環化為硫代嗎啉時不成功，沒有進行進一步的優化研究。

對于2和 VC 的硫醇-烯反應，使用了表 1中所示的設置。VC 通過校準的質量流量控制器 (MFC) 進料，允許準確計量氣體。由于 VC 以 3 bar 的壓縮液化氣體形式提供，因此最大出口壓力被限制為 1 bar，這阻止了在高于 ca 12 mLn/min 的氣體流速下進行反應，因此無法實現更高的吞吐量。此外，背壓調節器 (BPR) 的集成是不合適的，很可能導致溶解在溶液中的 VC 更少，停留時間比計算值更短。使用2在 MeOH中的 1 M 溶液，計算出的最大停留時間(27)10 分鐘和 365 nm 的照射，提供的 NMR 產率僅為 53-58%（表 1，條目 1 和 2）。通過將溫度從 20°C 降低到 6°C，這有利于與乙酸乙烯酯的反應，產率降至 18%（條目 3）。

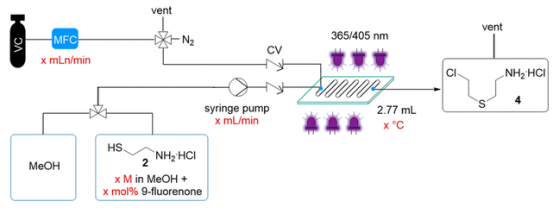

表 1. 連續流動中 2 與 VC 的光化學硫醇-烯反應的優化研究

較差的流動性能并不出人意料，因?yàn)榇_定了極低的吸收系數 2（ε = 0.025 Lmol-1 cm-1，在 363 nm，圖 1），導致僅吸收約 1% 的入射光由于 0.04 cm 的短路徑長度（板的通道尺寸），濃度為 1 M。因此，使用光催化劑似乎是有利的，這是這種光化學反應的常見做法。對于連續流動中的硫醇-烯反應，已經報道了 2,2-二甲氧基-2-苯基苯乙酮 (DMPA) 作為光引發劑或 Ru(bpy)3(PF6)2 作為光催化劑。 雖然據報道，Ru(bpz)3(PF6)2 通過單電子轉移機制催化類似硫醇底物（如半胱氨酸甲酯）的硫醇-烯反應，重要的是避免昂貴的我們方法中的金屬催化劑。因此，為了加速這一反應，我們設想使用 9-芴酮 (9-FL) 作為廉價的光催化劑。雖然 9-FL 的 T1 激發態的氧化電位（+0.96 V 對 SCE）足以氧化半胱胺（+0.92 V 對 SCE），它也可能通過能量轉移催化作用. 然而，很難通過實驗區分這兩種途徑。

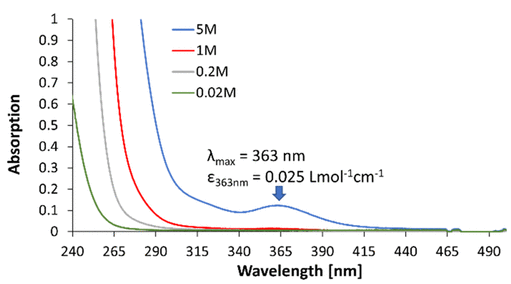

圖 1. 2在 MeOH 中不同濃度的吸收光譜。

正如預期的那樣，添加 5 mol% 的 9-FL 將產率提高到 87%（條目 4）。產率的進一步提高只能通過增加液體底物進料的濃度來實現（條目 5 和 6，）。可達到的最大濃度為 4 M，定量產率為 4。必須注意的是，對于這種高濃度的2，通過超聲處理幫助溶解，并且在冷卻至室溫以下時發生結晶。通常，底物進料的流速保持恒定（0.277 mL/min），VC 的流速相應調整。然而，在 4 M 濃度下，底物進料流速必須降低到 0.139 mL/min，因?yàn)?MFC 無法以 24.2 mLn/min 的速率持續輸送 VC（由于高流速導致下游壓力增加） . 反過來，這將停留時間增加到 20 分鐘。

盡管硫醇-烯反應對O 2相當不敏感，但光催化劑可能會被O 2淬滅。因此，液體底物進料含有2, 苯甲酸甲酯作為內標, 9-FL 通過用氬氣噴射進行額外脫氣 ca。1分鐘。有趣的是，無論液體進料是否脫氣，都沒有觀察到反應性的變化（條目 6）。進一步優化表明，敏化劑濃度可以降低到 0.1 mol% (720 mg/L) 而不會影響收率（條目 7 和 8）。值得注意的是，在如此高的底物濃度下，即使沒有敏化劑，反應也進行到 98% 的產率（1 M 時為 58%）（條目 9）。此外，9-FL 也可以在更長的波長下被激發。當使用 1 mol% 的 9-FL 時，405 nm 的輻照產生了定量轉化，而沒有光催化劑，產率下降到 54%（條目 10 對 11）。優化條件下─2的4M解, 1 當量 VC，0.1–5 mol % 9-FL，365 nm，20 分鐘停留時間─以 5.9 g/h 的通量生成中間體4 。

有趣的是，在反應器出口觀察到氣體形成，盡管只使用了等摩爾量的 VC。因此，進行了隔離實驗。由于分離的產率與1 H NMR 產率一致，因此沒有進行進一步的研究。還必須注意的是，在反應過程中，液體流的體積增加了 17%，導致中間體4的濃度降低為 3.42 M。

硫代嗎啉伸縮序列

對于中間體4到硫代嗎啉的環化，首先分批進行基礎篩選（表 S2）。實現了4的完全轉化，通過使用 2 當量的 Et 3 N、DIPEA 或 DBU，在 100 °C 下 5 分鐘后獲得了 NMR 產率為 86-89% 的硫代嗎啉。Asinger 等人成功地將Et 3 N 用于該反應；(8)然而，由于觀察到沉淀，該堿基不適用于流式協議。關于成本效率，我們決定探索與 DIPEA 的伸縮硫醇-烯/環化反應。

由于在高于 MeOH 沸點的溫度下環化進行得更快，因此安裝了設置為 3 bar 的 BPR。由于 VC 氣缸的出口壓力限制為 1 bar，需要引入一個保持容器來收集硫醇-烯反應的出口流，然后將其進一步泵送以與 2 equiv 的純 DIPEA 混合（方案 5和圖 S16B )。這個容器也起到氣體分離器的作用。硫醇-烯反應在表 1條目 8 中描述的條件下進行，使用 0.1 mol% 的 9-FL。我們意識到簡單的 T 型混合器不能提供有效的混合，從而導致硫代嗎啉產率降低。當在作為混合和反應單元的 T 型混合器之后引入填充有玻璃珠的線圈（PFA，1.6 毫米內徑，3.2 毫米外徑，填充時的空隙體積為 0.5 毫升）時，觀察到與批次相同的結果: 4的完全轉化，在 100 °C 和 5 分鐘的停留時間下，硫代嗎啉的 NMR 產率為 87%。

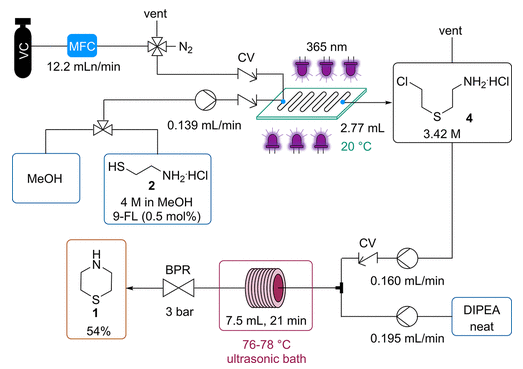

方案 5. 硫代嗎啉的伸縮連續流動程序

最后，我們進行了長期運行以證明該過程的穩健性。為此，將 9-FL 的濃度增加到 0.5 mol% 以確保在多小時運行中的穩定性能。在處理時間 > 1 小時時遇到上述設置的堵塞問題后，浸入超聲波浴中的 7.5 mL 線圈（0.8 mm ID，1.6 mm OD）(38)被用作在 76-78°C 溫度下的停留時間單位（圖 S16A）。使用此設置，該過程在達到穩定狀態后持續 7 小時（方案 5和圖 2）。通過 NMR 得到的中間體4和硫代嗎啉的產率分別為 ≥98% 和 84%（圖 2），這與之前的優化非常匹配。蒸餾后，分離出 12.74 g (54%) 的硫代嗎啉，相當于 1.8 g/h 的生產量。分離產率和 NMR 產率之間的差異與蒸餾過程中的損失有關（參見支持信息)，在這么小的規模上還沒有完全優化。然而，我們預計當更大規模地采用改進的后處理程序時，這些損失將最小化。

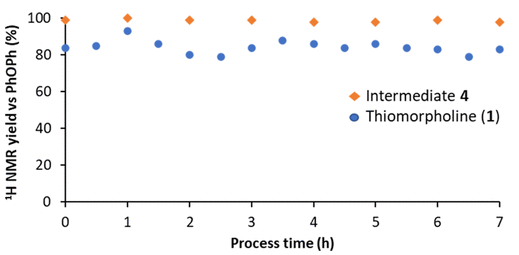

圖 2. 硫代嗎啉的伸縮硫醇-烯/環化序列運行 7 小時。

我們開發了一種連續流動工藝，通過使用容易獲得的半胱胺（作為其鹽酸鹽）和 VC 作為散裝材料，以原子和時間高效的方式生成硫代嗎啉。伸縮光化學硫醇-烯/環化序列在實驗室規模提供硫代嗎啉，蒸餾后總分離產率為 54%（84% NMR 產率），與大多數報道的程序（44-81%）相當。此外，與文獻中描述的路線相比，這些路線在生產方面可能是最有趣的（路線 2 和 4，方案 2 a）。

這個伸縮序列的關鍵是連續的光化學硫醇-烯反應，該反應在高濃度條件下（4 M 的2溶液）、少量 9-FL 作為光催化劑（≤0.5 mol%）和4的定量產率進行。由于 VC 氣瓶的低壓，實驗室規模的吞吐量被限制在中間4的最大值 5.9 g/h而對于硫代嗎啉，則為 1.8 g/h。為了獲得更高的生產能力，最好以液體形式加工 VC，這在聚氯乙烯 (PVC) 生產中很常見。在實驗室規模上，這種技術風險太大且不切實際；然而，通過適當?shù)脑O(shè)備，這種反應有可能在生產規模上以連續流動形式安全地?cái)U(kuò)大規模。已經在生產規模的連續流動中證明了幾種光化學反應。

警告：VC是一種劇毒、易燃、致癌的氣體。與 VC 合作的實驗室人員必須熟悉潛在的危害和預防措施。建議使用專用的氣體檢測儀。
